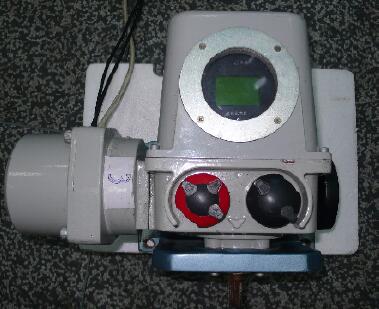

SIQ/SIQM系列智能電動執行機構是我公司最新研發的采用當今最先進的超大規模集成電路和直流變頻技術研制而成的新一代智能化、數字化、多功能的電動執行機構。

產品執行標準:(Q/YXBM911-2010 S1Q/S1QM系列智能型電動執行機構）

1、SIQ/SIQM系列智能電動執行機構的主要特點:

*集成度高、功能強大、精度高、穩定性好、抗干擾性能好、防護等級高;

*機電一體化的結構設計:集減速器、電機、控制器和操作器于一體，便于用戶安裝、調試、操作和維修;

*主控制器的智能化設計:減小了整機的體積，簡化了整機的結構;

*電機采用直流無刷電機:在保持橫扭矩輸出的同時可調速，實現了柔性的開與關，對負載進行有效地保護;

*全行程時間可調，滿足客戶不同使用時間要求；

*采用全密封結構設計，可以安裝在環境較為惡劣的工業現場;

*執行機構的功能、參數設置、調試和現場電動操作都通過手持式遙控器進行設定，毋需打開箱蓋;

*全中文及字符顯示，菜單式操作，易學、易懂、易操作

2、智能型電動執行機構的功能:

*遙控器設定功能

*執行機構閥位顯示功能

*執行機構運行狀態顯示功能

*行程限位保護功能

*力矢巨限位保護功能

*行程時間設置功能

*柔性開關時間設置功能

*信號死區設置功能

*信號標定功能

二、型號規格

執行機構輸出軸位移的形式為:角行程電動執行機構按執行機構的工作制、接通持續率、每小時接通次數可分為:

a)閥門電動裝置執行機構(可逆、斷續運行，250025的接通持續率，每小時接通次數小于630次)

b)調節型電動執行機構(可逆、斷續運行，r%的接通持續率，每小時接通次數大于630次，小于1200次)

因此智能型執行機構的型號分為:

1) SIQ角行程智能型閥門電動裝置執行機構

2) SIQM角行程智能調節型電動執行機構

表1型號規格表

三、主要技術參數

*輸入信號: (一)模擬信號:4 -20n1A.DC輸人阻抗250Ω,

       (二)脈沖開關量信號:脈沖寬度>5 00mS，電壓幅值:1OV-24V。

       (三)數字通信:Hart

*輸出信號 (一)閥位反饋信號:4-20nA.DC負載阻抗:≤750Ω

       (二)數字通信

*輸出軸力矩、轉速、行程、時間見表1。

*執行機構消耗功率見表1。

*基本誤差:≤±1.5 %。

*死區：0.2~3.0%可調   默認設置為蒸≤0.5%

*間隙:≤1.5

*禁止運行時間15~50秒可調

*供電電源:單相220V  頻率: ±1%

*外殼防護等級:IP67

*防爆等級:(一)遙控器本安型ib且BT4

(二)執行機構為隔爆型d II BT4

*輸出觸點容量: 220V.AC，0.2 5A; 30V.DC，5A

*使用環境條件(一)環境溫度-25~+70℃(隔爆型:一20一+600C)

(二)相對濕度:5%一98%

(三)大氣壓力:86 -106kPa ;

(四)空氣介質:周圍空氣中無腐蝕性氣體。

*抗干擾指標:a、共模干擾2 OV,50Hz

        b、串模干擾有效值為1V的交流信號頻率為5OHz，相位03600

        c、靜電放電:6kV

        d、電快速瞬間脈沖群:電源端2000V;信號輸入端:1000 V。

        e、射頻干擾:頻率80 '1000MHz試驗場強1OV/m

        f、浪涌干擾:2kV

四、技術水平

變頻執行機構和傳統執行機構使用的場合是一樣的，但由于變頻電動執行機構能實現柔性啟動和關閉，并能根據偏差的大小控制閥門的開關速度，其優勢是傳統的智能型所不能比的，是電動執行機構的一個發展方向，能替代傳統的模擬型和現在的智能型，用戶也能更靈活地使用執行機構。

目前國際上最著名的SII'OS公司生產的FLASH5系列變頻執行機構在國內外市場上已經獲得了良好的應用。而國內的廠家尚處于起步階段。

由上分析可知，SIQ變頻智能電動執行機構是一種具有廣泛市場前景，具有高新技術，機電一體化智能化自動控制終端裝置，是以信息化帶動工業化的典型自動化儀表產品。
